Что такое ретракция в 3D-печати: основные сведения и советы

При 3D-печати ретракция помогает предотвратить чрезмерный расход материала, благодаря чему отпечатки получаются аккуратными и чистыми. Отпечатки не прилипают к платформе, слои получаются некачественными, образуются капли — эти мелкие дефекты возникают, когда расплавленная нить вытекает из сопла во время движения печатающей головки. Чтобы этого не происходило, экструдер принтера оттягивает нить назад во время ретракции, что предотвращает вытекание лишнего материала. В частности, экструдер оттягивает расплавленную нить назад, чтобы снизить риск образования нитей и капель из-за выдавливания излишков материала во время повышения давления в горячей части. Оттягивание помогает устранить эти недостатки.

В этом руководстве рассказывается о том, что такое ретракция в 3D-печати, как она работает, какие настройки ретракции являются оптимальными и как добиться более чётких, чистых и безворсовых результатов при каждой печати.

Что такое ретракция в 3D-печати?

Ретракция, как следует из названия, предназначена для устранения заусенцев, разрывов и других дефектов за счёт втягивания (вытягивания) нити для снижения давления внутри печатающей головки.

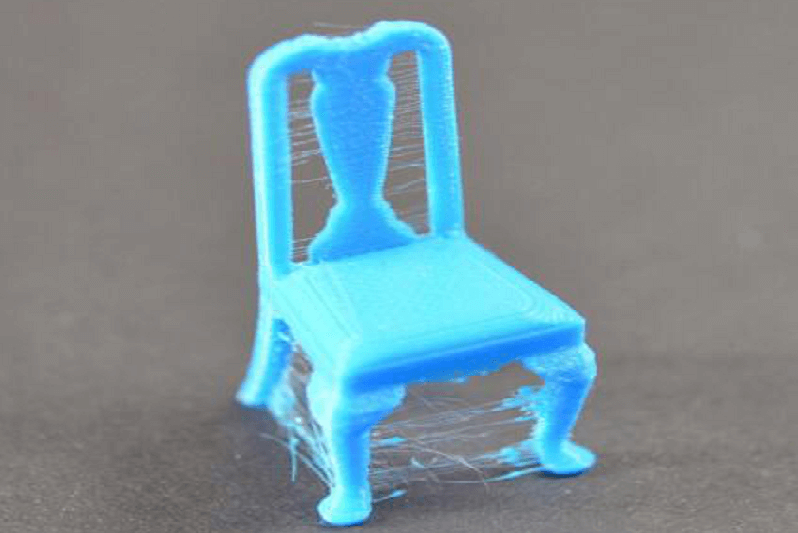

После того как сопло завершает печать одной детали, оно немного отводит нить назад, прежде чем перейти к печати на открытом пространстве. Это обратное движение предотвращает стекание расплавленной нити, что является основной причиной образования нитей или тонких пластиковых волосков между деталями.

Creality Print автоматически добавляет в G-код команды отката, обеспечивая точность и чистоту печати. Эти инструкции выполняются во время движения без печати, когда печатающая головка переключается с одного сегмента модели на другой, не выдавливая материал. Принтеру дается команда выполнять откат во время таких движений без печати, чтобы предотвратить вытекание и образование нитей.



При точной настройке параметров можно избавиться от подтёков, нитей, неровностей и других проблем с качеством печати. Несмотря на то, что в разных слайсерах настройки ретракции отличаются, в большинстве программ они схожи. Типичное расстояние ретракции и его диапазон зависят от конфигурации экструдера, а для разных настроек и типов нитей требуются разные настройки ретракции.

Кроме того, разные типы принтеров управляют втягиванием с разной эффективностью. Системы с прямым приводом, такие как в Ender-3 V3 и Creality K1C, обеспечивают точное управление, поскольку двигатель экструдера находится рядом с соплом.

В системах Боудена с более длинной трубкой между хотэндом и двигателем требуется большее расстояние или длина для втягивания, чтобы добиться того же эффекта из-за повышенной гибкости нити и расстояния перемещения. Это связано с конфигурацией экструдера, которая требует большей длины втягивания для предотвращения образования нитей и подтёков.

Когда следует включать ретракцию?

Функция ретракции очень удобна, когда принтер перемещается между различными частями модели. Как правило, эти точные движения, не связанные с печатью, приводят к образованию нитей, когда расплавленная нить вытекает из сопла. Таким образом, активация ретракции в такие моменты позволяет получать чистые и аккуратные отпечатки. Вы можете включить ретракцию в программе для нарезки, например в Cura, чтобы уменьшить образование нитей и подтёков, настроив параметры ретракции.

Прототипы с несколькими тонкими элементами, такими как шарнирные соединения, миниатюрные или крупные конструкции, в полной мере используют функцию активного втягивания 3D-принтера. На каждом участке, где есть открытый воздух, могут образовываться нежелательные потёки; поэтому втягивание перед каждым перемещением помогает избежать стекания материала. Печатающая головка постоянно движется в процессе печати, и втягивание помогает обеспечить плавные переходы, когда принтер продолжает печать после каждого перемещения.
